Hallo! Als Lieferant von C -Band -OMTs habe ich in letzter Zeit viele Fragen darüber gestellt, wie sich diese Geräte auf die Signalqualität auswirken. Also dachte ich, ich würde mich hinsetzen und einen Blog -Beitrag schreiben, um meine Erkenntnisse zu teilen.
Lassen Sie uns zunächst darüber sprechen, was eine C -Band OMT ist. OMT steht für den Ortho-Mode-Wandler. Es ist eine entscheidende Komponente in Satellitenkommunikationssystemen, insbesondere in den C -Bandfrequenzbereiche (typischerweise etwa 4 bis 8 GHz). Die Hauptaufgabe eines C -Bandes ist es, zwei orthogonale Polarisationen eines Funkfrequenzsignals (RF) zu trennen oder zu kombinieren. Dies bedeutet, dass es zwei verschiedene Signale bei gleicher Frequenz, jedoch mit unterschiedlichen Polarisationen verarbeiten kann, was für die Erhöhung der Kapazität von Kommunikationsverbindungen sehr wichtig ist.
Auf die große Frage: Wie wirkt sich ein C -Band OMT die Signalqualität aus? Nun, es gibt einige Schlüsselfaktoren zu berücksichtigen.
Einfügungsverlust
Eine der wichtigsten Möglichkeiten, wie ein C -Band OMT die Signalqualität beeinflussen kann, ist der Einfügungsverlust. Der Einfügungsverlust ist im Grunde die Menge an Signalleistung, die verloren geht, wenn das Signal durch das OMT führt. In einer idealen Welt gäbe es keinen Einfügungsverlust, aber in Wirklichkeit hat jede Komponente in einem Kommunikationssystem ein gewisses Maß an Verlust.
Ein hochwertiges C -Band OMT hat einen niedrigen Einfügungsverlust. Dies ist entscheidend, da selbst ein kleiner Verlust über eine lange Kommunikationsverbindung summieren kann. Wenn Sie beispielsweise ein Signal über eine Satellitenverbindung übertragen, muss das Signal eine lange Entfernung durch die Atmosphäre und verschiedene Komponenten zurücklegen. Wenn der OMT einen hohen Einfügungsverlust aufweist, kann es das Signal erheblich schwächen und zu einem niedrigeren Signal -zu -Rausch -Verhältnis (SNR) führen. Ein schlechter SNR bedeutet, dass der Empfänger das Signal von dem Hintergrundrauschen härter hat, was zu Fehlern bei der Datenübertragung führen kann, z. B. abgelaufene Pakete oder beschädigte Daten.
Isolierung
Ein weiterer wichtiger Faktor ist die Isolation. Die Isolation bezieht sich auf den Grad, in dem das OMT die zwei orthogonalen Polarisationen trennen kann. In einem gut gestalteten C -Band OMT sollte die Isolation zwischen den beiden Polarisationen sehr hoch sein. Dies ist wichtig, denn wenn es eine schlechte Isolation gibt, können sich die beiden Signale gegenseitig beeinträchtigen.
Nehmen wir an, Sie haben ein Satellitenkommunikationssystem, das sowohl horizontale als auch vertikale Polarisationen verwendet, um verschiedene Datenströme zu übertragen. Wenn die Isolierung des C -Bandes niedrig ist, kann ein Teil der Energie aus dem horizontal polarisierten Signal in den vertikal polarisierten Signalweg eindringen und umgekehrt. Dieses Kreuz - Gespräch kann die Qualität beider Signale beeinträchtigen und beeinträchtigen. Infolgedessen können die auf diesen Signalen übertragenen Daten beschädigt werden, und die Gesamtleistung des Kommunikationssystems wird leiden.
Renditeverlust
Der Renditeverlust ist auch eine wichtige Metrik, wenn es um Signalqualität geht. Returnverlust misst, wie gut der OMT mit der Impedanz der angeschlossenen Komponenten übereinstimmt. Wenn die Impedanz nicht ordnungsgemäß übereinstimmt, wird ein Teil der Signalenergie wieder zur Quelle reflektiert, anstatt nach vorne übertragen zu werden.
In einem C -Band OMT ist ein hoher Renditeverlust wünschenswert. Wenn der Renditeverlust niedrig ist, bedeutet dies, dass eine erhebliche Menge des Signals reflektiert wird. Dieses reflektierte Signal kann stehende Wellen in der Übertragungslinie verursachen, die das ursprüngliche Signal verzerren und zu einem Signalabbau führen können. Darüber hinaus kann die reflektierte Energie auch Störungen mit anderen Komponenten im System verursachen, was die Gesamtsignalqualität weiter beeinflusst.
Phasen- und Amplitudenbilanz
Damit ein C -Band OMT optimal funktioniert, muss es zwischen den beiden Polarisationen eine gute Phasen- und Amplitudenausgleich aufrechterhalten. Phasenbilanz stellt sicher, dass die beiden Signale gleichzeitig zum Empfänger eingehen, während die Amplitudenbilanz sicherstellt, dass die beiden Signale die gleiche Stärke haben.
Wenn es ein signifikantes Ungleichgewicht der Phase oder Amplitude gibt, kann dies zu Problemen im Demodulationsprozess am Empfänger führen. In einer Polarisation - Multiplexed -Kommunikationssystem verwendet der Empfänger beispielsweise die Phase- und Amplitudeninformationen der beiden Signale, um die Daten zu trennen und zu dekodieren. Wenn der Restbetrag ausfällt, kann der Empfänger die Signale, was zu Fehlern bei der Datenwiederherstellung führt, Schwierigkeiten haben.
Vergleichen wir nun die C -Band -OMTS mit anderen Arten von OMTs wie wieOMT Band OMTUndKu Band Omt. Jedes Frequenzband hat seine eigenen Eigenschaften, und die für diese Bänder entwickelten OMTs müssen entsprechend optimiert werden.
Ka Band OMTs arbeiten bei höheren Frequenzen (ca. 26,5 - 40 GHz). Bei diesen hohen Frequenzen können die Auswirkungen des Einfügungsverlusts und anderer Faktoren aufgrund der kürzeren Wellenlängen stärker ausgeprägt werden. Außerdem muss das Design von Ka Band OMTS genauer sein, um die höheren Frequenzen zu bewältigen.
Die Ku -Band -OMTS, die im Bereich von 12 bis 18 GHz betrieben werden, haben unterschiedliche Leistungsanforderungen als C -Band -OMTs. Die Wellenlänge im KU -Band ist kürzer als im C -Band, sodass die Komponenten sorgfältiger ausgelegt werden müssen, um eine gute Signalqualität aufrechtzuerhalten. C -Band -OMTs haben jedoch ihre eigenen Vorteile, z.

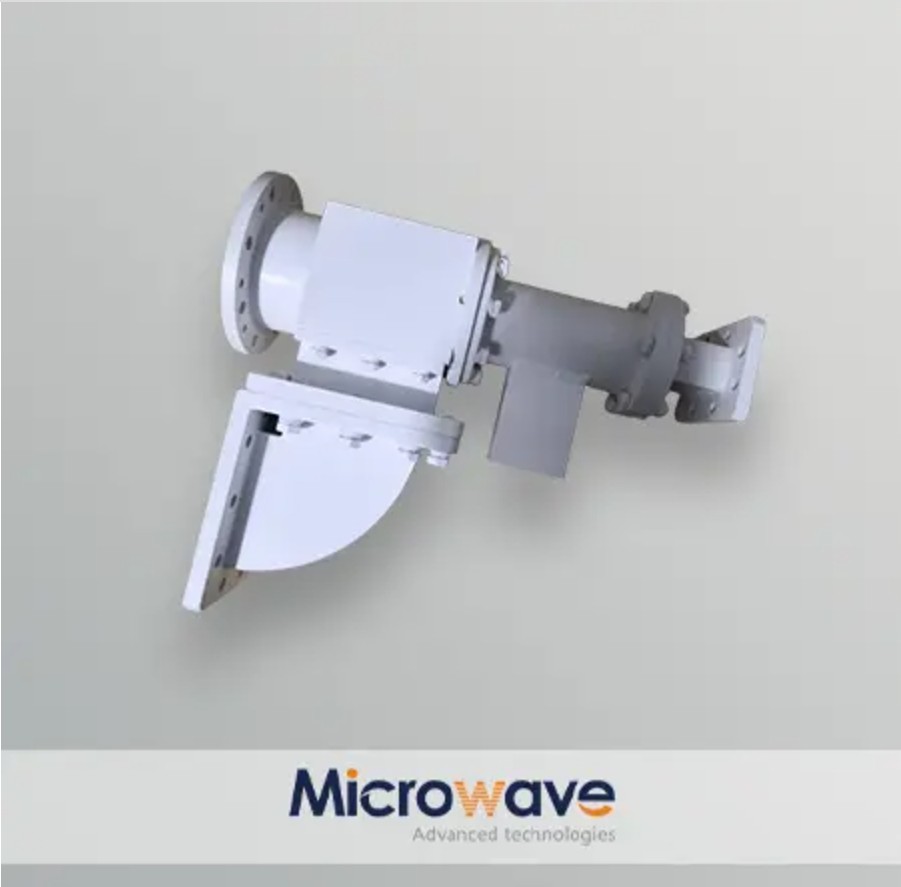

Als Anbieter vonC Band OMTIch verstehe die Bedeutung dieser Faktoren für die Gewährleistung einer hohen Qualitätssignalübertragung. Unsere C -Band -OMTs sind mit der neuesten Technologie ausgelegt und hergestellt, um den Insertionsverlust zu minimieren, die Isolation zu maximieren und einen hervorragenden Renditeverlust und Phasen-/Amplitudenbilanz zu ermöglichen.
Wenn Sie auf dem Markt für eine C -Band OMT sind, ist es wichtig, einen zuverlässigen Lieferanten zu wählen. Wir haben Jahre damit verbracht, unsere Herstellungsprozesse und Qualitätskontrollmaßnahmen zu perfektionieren, um sicherzustellen, dass unsere Produkte den höchsten Standards entsprechen. Unabhängig davon, ob Sie ein neues Satellitenkommunikationssystem aufbauen oder eine vorhandene aktualisieren, können unsere C -Band -OMTs Ihnen helfen, eine bessere Signalqualität und die Gesamtsystemleistung zu erzielen.
Wenn Sie mehr über unsere C -Band -OMTS erfahren oder Fragen haben, wie sie in Ihre spezifische Anwendung passen können, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen dabei zu helfen, die richtige Wahl für Ihre Kommunikationsbedürfnisse zu treffen, und sind bereit, eine detaillierte Diskussion über Ihre Anforderungen zu betreiben. Lassen Sie uns zusammenarbeiten, um Ihre Satellitenkommunikationssysteme zu verbessern und die Signalqualität von Top -Notch sicherzustellen.
Referenzen
- "Satellitenkommunikationssysteme: Designprinzipien" von Timothy Pratt und Charles W. Bostian
- "Mikrowellentechnik" von David M. Pozar
