Die Entwicklung eines Tiefpass-Wellenleiterfilters ist eine komplexe, aber lohnende Aufgabe, insbesondere für einen Anbieter von Wellenleiterfiltern wie uns. In diesem Blogbeitrag befassen wir uns mit den wichtigsten Aspekten des Entwurfs eines Tiefpass-Wellenleiterfilters, von den Grundprinzipien bis hin zu den praktischen Implementierungsschritten.
Die Grundlagen von Wellenleiterfiltern verstehen
Wellenleiterfilter sind entscheidende Komponenten in Mikrowellen- und Millimeterwellensystemen. Sie werden verwendet, um den Fluss elektromagnetischer Wellen zu steuern und bestimmte Frequenzen durchzulassen, während andere blockiert werden. Ein Tiefpass-Wellenleiterfilter lässt, wie der Name schon sagt, Frequenzen unterhalb einer bestimmten Grenzfrequenz durch und dämpft Frequenzen darüber.
Die Funktionsweise eines Wellenleiterfilters basiert auf den Eigenschaften von Wellenleitern, also Strukturen, die elektromagnetische Wellen leiten. Wellenleiter können verschiedene Ausbreitungsmodi unterstützen und die Wahl des Modus beeinflusst die Leistung des Filters. Bei Tiefpassfiltern ist der dominierende Modus häufig der TE₁₀-Modus in rechteckigen Wellenleitern.
Wichtige Designüberlegungen
Grenzfrequenz
Die Grenzfrequenz ist der wichtigste Parameter beim Design eines Tiefpass-Wellenleiterfilters. Es bestimmt die Grenze zwischen dem Durchlassbereich und dem Sperrbereich. Um die Grenzfrequenz zu berechnen, verwenden wir die folgende Formel für einen rechteckigen Wellenleiter im TE₁₀-Modus:
[f_{c}=\frac{c}{2a}]
Dabei ist (f_{c}) die Grenzfrequenz, (c) die Lichtgeschwindigkeit im freien Raum ((c = 3\times10^{8}\ m/s)) und (a) die breitere Abmessung des rechteckigen Wellenleiters.
Wenn wir beispielsweise einen rechteckigen Wellenleiter mit (a = 22,86\ mm) haben, ist die Grenzfrequenz (f_{c}=\frac{3\times10^{8}}{2\times0,02286}\ungefähr6,56\GHz).
Dämpfung
Die Dämpfung ist ein weiterer kritischer Parameter. Es misst, wie effektiv der Filter Frequenzen im Sperrbereich blockiert. Die Dämpfung wird üblicherweise in Dezibel (dB) bei einer bestimmten Frequenz oberhalb der Grenzfrequenz angegeben. Ein guter Tiefpass-Wellenleiterfilter sollte eine hohe Dämpfung im Sperrbereich aufweisen, um den Verlust unerwünschter Frequenzen zu minimieren.
Einfügedämpfung
Einfügungsverlust ist der Verlust der Signalleistung, wenn der Filter in die Übertragungsleitung eingefügt wird. Im Durchlassbereich möchten wir, dass die Einfügungsdämpfung so gering wie möglich ist, um eine effiziente Signalübertragung zu gewährleisten. Der Einfügungsverlust wird durch Faktoren wie die Materialeigenschaften des Wellenleiters, das Design der Filterelemente und die Fertigungstoleranzen beeinflusst.
Designschritte
Schritt 1: Spezifikationsdefinition
Der erste Schritt beim Entwurf eines Tiefpass-Wellenleiterfilters besteht darin, die Spezifikationen zu definieren. Dazu gehört die Bestimmung der Grenzfrequenz, der erforderlichen Dämpfung im Sperrbereich, der maximal zulässigen Einfügungsdämpfung im Durchlassbereich und des Betriebsfrequenzbereichs.
Wenn wir beispielsweise einen Tiefpass-Wellenleiterfilter für ein Kommunikationssystem entwerfen, könnten die Spezifikationen lauten: Grenzfrequenz (f_{c}=10\ GHz), Dämpfung von mindestens 30 dB bei (12\ GHz) und Einfügungsverlust von weniger als 0,5 dB im Durchlassbereich von DC bis (10\ GHz).
Schritt 2: Auswahl des Wellenleiters
Basierend auf der Grenzfrequenz müssen wir die geeignete Wellenleitergröße auswählen. Wie bereits erwähnt, hängt die Grenzfrequenz von den Abmessungen des Wellenleiters ab. Wir können Standard-Wellenleitergrößen verwenden, um den Design- und Herstellungsprozess zu vereinfachen.
Für eine Grenzfrequenz von (10 GHz) können wir auf die Wellenleitergrößentabellen zurückgreifen. Ein geeigneter rechteckiger Wellenleiter könnte die Abmessungen (a = 15,8 mm) und (b = 7,9 mm) haben.
Schritt 3: Filterelementdesign
Es gibt verschiedene Arten von Filterelementen, die in einem Tiefpass-Wellenleiterfilter verwendet werden können, z. B. induktive Irisblenden, kapazitive Irisblenden und Stufenimpedanzabschnitte.
Induktive Iris sind dünne Metallmembranen, die über dem Wellenleiter angebracht sind. Sie führen induktive Reaktanz ein und können zur Steuerung der Grenzfrequenz und Dämpfung verwendet werden. Kapazitive Iris hingegen führen zu einer kapazitiven Reaktanz. Stufenimpedanzabschnitte bestehen aus Wellenleiterabschnitten mit unterschiedlichen Querschnittsabmessungen, mit denen auch die gewünschten Filtereigenschaften erzielt werden können.
Zum Entwurf der Filterelemente können wir elektromagnetische Simulationssoftware wie CST Microwave Studio oder Ansys HFSS verwenden. Mit diesen Softwaretools können wir den Wellenleiterfilter modellieren und die Designparameter optimieren, um die Spezifikationen zu erfüllen.
Wenn wir beispielsweise induktive Blenden verwenden, können wir die Breite und Dicke der Blenden in der Simulation variieren, um die optimalen Werte für die gewünschte Grenzfrequenz und Dämpfung zu finden.
Schritt 4: Herstellung und Prüfung
Sobald das Design fertiggestellt ist, besteht der nächste Schritt in der Herstellung des Tiefpass-Wellenleiterfilters. Dabei handelt es sich um eine Präzisionsbearbeitung des Wellenleiters und der Filterelemente. Der Herstellungsprozess sollte sicherstellen, dass die Abmessungen des Wellenleiters und der Filterelemente innerhalb der vorgegebenen Toleranzen liegen.
Nach der Herstellung muss der Filter getestet werden, um seine Leistung zu überprüfen. Mit Netzwerkanalysatoren können wir die Einfügungsdämpfung, Dämpfung und Rückflussdämpfung des Filters messen. Wenn die gemessene Leistung nicht den Spezifikationen entspricht, müssen wir möglicherweise einige Anpassungen am Design oder am Herstellungsprozess vornehmen.
Unsere Angebote als Lieferant von Wellenleiterfiltern
Als Lieferant von Wellenleiterfiltern verfügen wir über umfangreiche Erfahrung in der Entwicklung und Herstellung von Tiefpass-Wellenleiterfiltern. Unsere Produkte sind so konzipiert, dass sie höchste Ansprüche an Leistung und Zuverlässigkeit erfüllen.
Wir bieten eine große Auswahl anWellenleiter-Tiefpassfiltermit unterschiedlichen Grenzfrequenzen und Dämpfungsstufen. Unsere Filter eignen sich für verschiedene Anwendungen, darunter Radarsysteme, Kommunikationssysteme und Satellitenkommunikation.

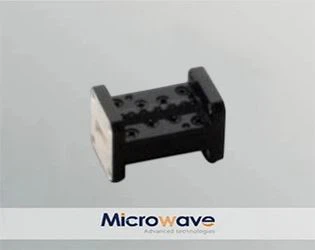

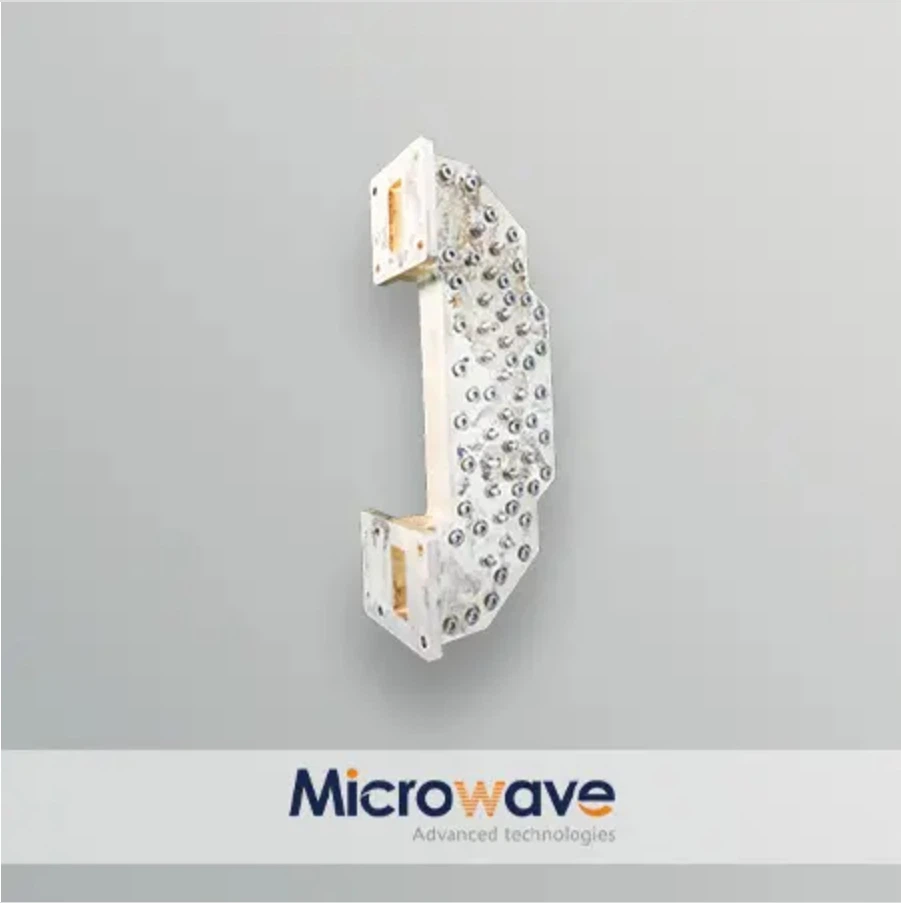

Neben Tiefpassfiltern bieten wir auch anX-Band-FilterUndWellenleiter-Bandpassfilter. Unsere X-Band-Filter sind für Anwendungen im X-Band-Frequenzbereich (8–12 GHz) konzipiert, und unsere Wellenleiter-Bandpassfilter lassen einen bestimmten Frequenzbereich durch, während andere blockiert werden.
Kontaktieren Sie uns für die Beschaffung
Wenn Sie an unseren Hohlleiterfiltern interessiert sind, laden wir Sie ein, uns für die Beschaffung zu kontaktieren. Unser Expertenteam kann Ihnen detaillierte technische Informationen liefern und Ihnen bei der Auswahl des am besten geeigneten Filters für Ihre Anwendung helfen. Ganz gleich, ob Sie einen Standardfilter oder eine maßgeschneiderte Lösung benötigen, wir sind bestrebt, Ihre Anforderungen zu erfüllen.
Referenzen
- Pozar, DM (2011). Mikrowellentechnik. John Wiley & Söhne.
- Collin, RE (2001). Grundlagen der Mikrowellentechnik. McGraw-Hill.
