Hallo! Als Lieferant von Wellenleiterfiltern habe ich viel Zeit damit verbracht, mich eingehend mit den elektromagnetischen Eigenschaften dieser raffinierten Geräte zu befassen. In diesem Blog werde ich aufschlüsseln, was Wellenleiterfilter in der Welt der Elektromagnetik ausmacht.
Beginnen wir mit den Grundlagen. Wellenleiterfilter dienen dazu, elektromagnetische Wellen auf eine bestimmte Weise zu manipulieren. Sie sind für diese Wellen wie Verkehrspolizisten, die bestimmte Frequenzen durchlassen und andere blockieren. Dies alles basiert auf den Prinzipien des Elektromagnetismus, die bestimmen, wie elektrische und magnetische Felder miteinander und mit der Materie interagieren.
Eine der wichtigsten elektromagnetischen Eigenschaften von Wellenleiterfiltern ist ihre Fähigkeit, die Ausbreitung elektromagnetischer Wellen zu steuern. In einem Wellenleiter breiten sich diese Wellen in einem bestimmten Modus aus, der durch die Form und die Abmessungen des Wellenleiters bestimmt wird. Die gebräuchlichsten Modi sind der TE-Modus (Transverse Electric) und der TM-Modus (Transverse Magnetic). Im TE-Modus ist das elektrische Feld senkrecht zur Wellenausbreitungsrichtung, während im TM-Modus das magnetische Feld senkrecht zur Wellenausbreitungsrichtung ist.
Die Wahl des Modus ist entscheidend, da sie die Leistung des Wellenleiterfilters beeinflusst. Verschiedene Modi haben unterschiedliche Grenzfrequenzen. Dies ist die Frequenz, unterhalb derer sich die Welle im Wellenleiter nicht ausbreiten kann. Indem wir den Wellenleiterfilter so gestalten, dass er in einem bestimmten Modus arbeitet, können wir steuern, welche Frequenzen durchgelassen und welche blockiert werden.
Eine weitere wichtige elektromagnetische Eigenschaft ist die Dämpfung des Wellenleiterfilters. Unter Dämpfung versteht man die Verringerung der Amplitude der elektromagnetischen Welle beim Durchgang durch den Filter. Dies ist ein Maß dafür, wie gut der Filter unerwünschte Frequenzen blockieren kann. Ein guter Wellenleiterfilter weist eine hohe Dämpfung für Frequenzen außerhalb des gewünschten Durchlassbands und eine geringe Dämpfung für Frequenzen innerhalb des Durchlassbands auf.
Die Dämpfung eines Wellenleiterfilters wird durch mehrere Faktoren bestimmt, darunter die Art des im Filter verwendeten Materials, das Design der Filterstruktur und die Länge des Filters. Beispielsweise kann die Verwendung eines Materials mit hoher Leitfähigkeit dazu beitragen, die Dämpfung des Filters zu verringern, da sich die elektromagnetischen Wellen dadurch leichter ausbreiten können.
Auch die Bandbreite eines Wellenleiterfilters ist eine kritische elektromagnetische Eigenschaft. Die Bandbreite bezieht sich auf den Frequenzbereich, den der Filter durchlässt. Ein Schmalbandfilter lässt nur einen kleinen Frequenzbereich durch, während ein Breitbandfilter einen größeren Bereich zulässt. Die Bandbreite wird durch das Design des Filters bestimmt, beispielsweise durch die Anzahl der Resonatoren und die Kopplung zwischen ihnen.
Lassen Sie uns nun über einige der spezifischen Arten von Wellenleiterfiltern und ihre elektromagnetischen Eigenschaften sprechen.
DerX-Band-Filterist für den Betrieb im X-Band-Frequenzbereich ausgelegt, der typischerweise zwischen 8 und 12 GHz liegt. Diese Filter werden häufig in Radarsystemen, Satellitenkommunikation und anderen Hochfrequenzanwendungen verwendet. Die elektromagnetischen Eigenschaften eines X-Band-Filters sind für diesen speziellen Frequenzbereich optimiert. Sie sind auf eine geringe Einfügungsdämpfung (den Verlust der Signalleistung beim Einsetzen des Filters in den Schaltkreis) und eine hohe Selektivität (die Fähigkeit, zwischen verschiedenen Frequenzen zu unterscheiden) ausgelegt.

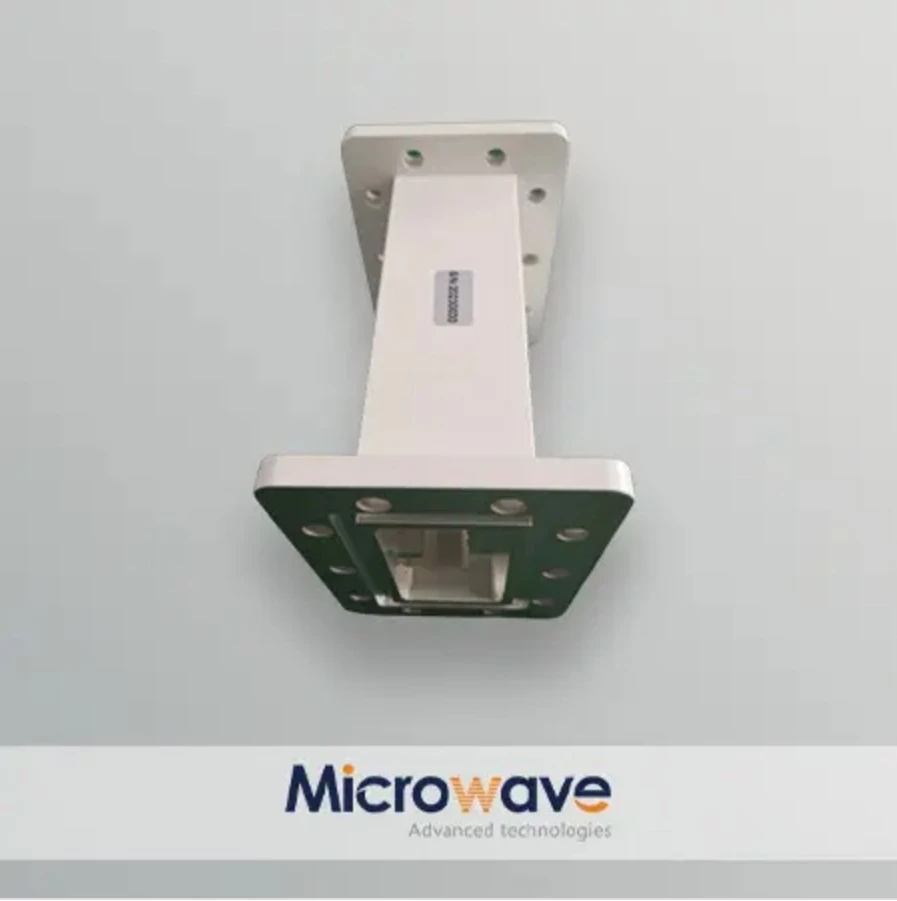

DerC-Band-Anti-5G-Interferenzfilterist ein weiterer interessanter Typ. Der C-Band-Frequenzbereich reicht von 4 bis 8 GHz, und mit der Einführung der 5G-Technologie besteht die Notwendigkeit, Störungen in diesem Band herauszufiltern. Diese Filter sind so konzipiert, dass sie Frequenzen im Zusammenhang mit 5G-Störungen stark dämpfen und gleichzeitig andere gewünschte Frequenzen im C-Band durchlassen. Ihre elektromagnetischen Eigenschaften sind sorgfältig abgestimmt, um diese spezifische Filterfunktion zu gewährleisten.
DerWellenleiter-Bandpassfilterist ein allgemeinerer Filtertyp, der ein bestimmtes Frequenzband durchlässt und alle anderen blockiert. Die elektromagnetischen Eigenschaften eines Wellenleiter-Bandpassfilters sind darauf ausgelegt, eine scharfe Abschaltung an den Rändern des Durchlassbands zu gewährleisten. Dies bedeutet, dass der Filter schnell von einer hohen Dämpfung außerhalb des Durchlassbands zu einer niedrigen Dämpfung innerhalb des Durchlassbands übergeht.
Beim Entwurf von Wellenleiterfiltern müssen wir auch die Impedanzanpassung berücksichtigen. Die Impedanz ist ein Maß dafür, wie stark ein Stromkreis dem Wechselstromfluss widersteht. Bei einem Wellenleiterfilter ist die richtige Impedanzanpassung von entscheidender Bedeutung, um sicherzustellen, dass die elektromagnetischen Wellen effizient zwischen verschiedenen Teilen des Filters und dem Rest der Schaltung übertragen werden können. Wenn die Impedanz nicht richtig angepasst ist, kann es zu Reflexionen der elektromagnetischen Wellen kommen, was zu Signalverlust und -verschlechterung führen kann.
Wir verwenden verschiedene Techniken, um eine Impedanzanpassung in Wellenleiterfiltern zu erreichen. Eine gängige Methode ist die Verwendung von Impedanzanpassungsabschnitten, die die Impedanz des Wellenleiters schrittweise ändern, um sie an die Impedanz der Quelle oder Last anzupassen.
Zusätzlich zu diesen elektromagnetischen Eigenschaften müssen wir auch die Temperaturstabilität von Wellenleiterfiltern berücksichtigen. Temperaturänderungen können die Abmessungen des Wellenleiters und die Eigenschaften der im Filter verwendeten Materialien beeinflussen, was wiederum Auswirkungen auf die Leistung des Filters haben kann. Um sicherzustellen, dass der Wellenleiterfilter über einen weiten Temperaturbereich eine konstante Leistung erbringt, verwenden wir Materialien mit niedrigen Wärmeausdehnungskoeffizienten und gestalten die Filterstruktur thermisch stabil.
Als Anbieter von Hohlleiterfiltern berücksichtigen wir alle diese elektromagnetischen Eigenschaften bei der Entwicklung und Herstellung unserer Produkte. Wir verwenden fortschrittliche Simulationstools, um das Verhalten der elektromagnetischen Wellen in den Wellenleiterfiltern zu modellieren und deren Leistung zu optimieren. Unser Ziel ist es, qualitativ hochwertige Wellenleiterfilter bereitzustellen, die den spezifischen Anforderungen unserer Kunden entsprechen.
Wenn Sie auf der Suche nach Wellenleiterfiltern sind, sei es ein X-Band-Filter, ein C-Band-Anti-5G-Interferenzfilter oder ein Wellenleiter-Bandpassfilter, würden wir gerne mit Ihnen sprechen. Wir können mit Ihnen zusammenarbeiten, um Ihre Anforderungen zu verstehen und Ihnen die am besten geeignete Hohlleiterfilterlösung anzubieten. Zögern Sie nicht, sich beraten zu lassen und lassen Sie uns gemeinsam den Beschaffungsprozess starten.
Referenzen
- Pozar, DM (2011). Mikrowellentechnik. Wiley.
- Collin, RE (2001). Grundlagen der Mikrowellentechnik. Wiley – Interscience.
